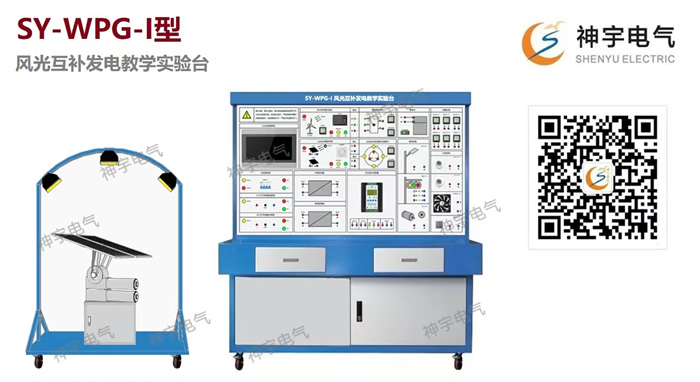

風光互補教學實訓臺

1、主要功能概述

實驗臺集成風力、光伏互補發電為一體的教學實驗、實訓系統；主要提供于以新能源發電為主題的實訓項目，可以幫助學生進一步理解風光互補發電站整個系統的原理及工程實際應用技能。

2、系統主要組成及技術性能參數：

1.1主操作臺1臺：

（1）輸入電源：三相四線(或三相五線 AC 380V±10％ 50Hz)；

（2）工作環境：溫度–10℃－+40℃；相對濕度：＜85％（25℃）、海撥＜4000m；整機容量：＜3kVA、5A；

（3）柜體尺寸不小于1800mm*780mm*1850mm（鋼板厚度不小于2mm）；柜體底部帶有萬向輪及固定裝置；

（4）柜內帶有2組檢修燈（每組4W）及行程開關，柜外兩則都帶有插座。

1.2光伏及風力支架1套：1200mm*1200mm*1400mm；柜體底部帶有萬向輪及固定裝置；

1.3太陽能電池板2塊：?jiǎn)螇K功率：30W、電壓18V、電流1.67A，尺寸：600*340*25、鋁合金邊框；

1.4模擬光源1套：AC220V、100W*3；

……

二、 實驗內容

2.1光伏電池板特性實訓系列

2.2光伏能自動跟蹤實訓系列

2.3風力發電實訓系列

2.5新能源風力發電實驗

（1）風力發電系統安裝及調試實驗；

（2）風力發電的原理實驗；

（3）風速、發電機轉速與輸出功率關系實驗；

（4）風速與輸出電壓關系實驗；

2.3儲能實訓系列

2.4帶負載實訓系列

2.5風光互補發電系統綜合應用實訓

2.6 ……
