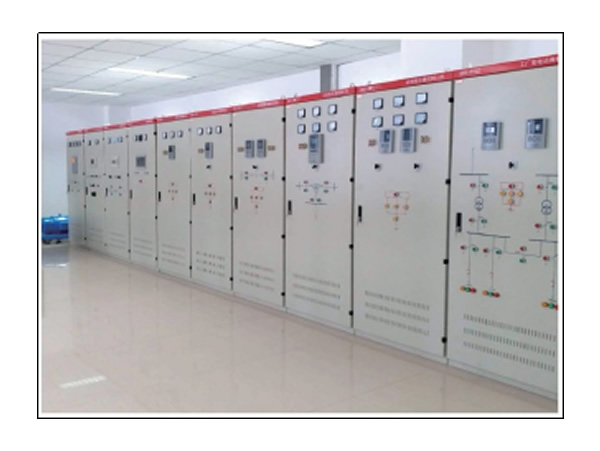

發電廠及電力系統自動化實訓系統（柜式）

1、系統概述：

1.1該系統能夠所能開設“電力系統自動裝置”、“電力系統自動化”、“發電廠電氣部分”、“工廠供配電”等課程實踐教學任務。

1.2發電廠及電力系統自動化實訓系統的建設以實用性為原則，按照實際電力系統的控制特性，貼近電力系統原型系統，能夠模擬電能的生產、傳輸、分配和使用的全過程；對提高電氣工程類學生對現代電力系統的認識，提高學生的動手能力、分析和解決問題的能力有著十分重要的作用；

1.3該實訓系統由發電機組、升壓變壓器、輸電線路、負荷變壓器、工廠變電站微機裝置、配網自動化設備、無窮大系統、負荷等電力設備組成，整個系統由4條線路組成一個典型環型網絡(luò )，其中在線路XLA、XLB還設有多個短路點，可以完成各種類型的短路故障實訓；

1.4在實訓系統上可以直接觀察到電力系統中發電、輸電、變電、配電和用電的全部物理過程，從而獲得明確的物理概念，并可很方便地對電力系統特性和諸過程進行研究；

2、能夠完成的實訓項目系列：

2.1發電廠部分實訓

機組開機運行至空載操作，勵磁系統的起勵及勵磁機組空載運行的頻率調節、電壓調節、手動準同期、自動準同期并網，并網后的有功功率及無功功率調節、勵磁系統的強勵、過勵限制及欠勵限制、PSS2A投切、勵磁系統調差特性、發電機組正常停機及事故停機、發電機組緊急事故停機等實訓。

2.2電網部分實訓

（1）變壓器主保護和后備保護：差動保護中TA接線方式、變壓器的內部短路、外部短路等實訓；差動保護；差流速斷保護；高壓側過流保護；高壓側過負荷保護；低壓側過流保護；

（2）輸電線路各類保護實驗如：電流、電壓保護、零序保護的配合實訓、最大、最小、正常運行方式對保護的影響實訓、三相一次重合閘；過負荷保護；

（3）工廠供配電及變配電室值班技能培訓

2.3電力系統綜合實訓

（1）電力系統故障前、后潮流計算分析，切機甩負荷實訓；

（2）電力系統實時監控，電力系統有功、無功功率分配實訓；

（3）無調節勵磁（有調節勵磁）時的功率特性和功率極限的測定，單回路、雙回路功率與功角關系實訓；

（4）短路類型，故障切除時間，有無勵磁、線路重合閘等對電力系統穩定性的影響實訓；

（5）機組調相運行，進相運行等實訓。

2.4 PSS2A裝置投入實訓

（1）PSS裝置投退對電力系統穩定性的影響實訓

（2）PSS裝置傳遞函數的波形檢測實訓

2.5水電站發電模式演示實訓

（1）演示水電站高中低不同水位與發電功率調整的邏輯關系

（2）配置有功功率和無功功率增減的指示燈，可以觀察發電機調整時的功率反饋

2.6電力系統運行監控及遠方APP操作實訓

（1）電力系統運行手機云控監控軟件的學習和運用

（2）具備手機APP通過云控服務器遠程控制及監測功能

（3）具備遠程監控用戶管理及人機配置功能

……
