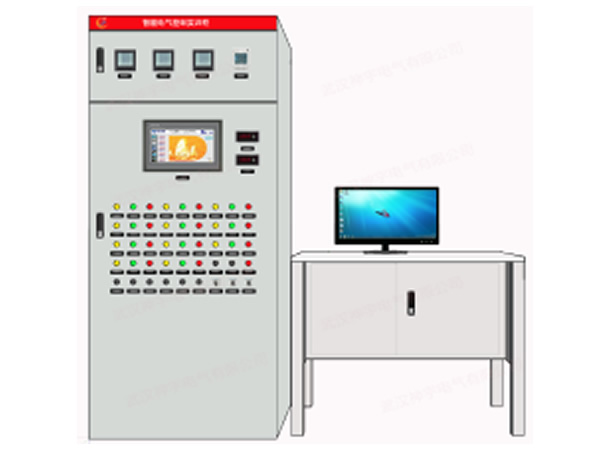

電氣控制與PLC實訓柜
一、主要配置及技術參數
1、低壓動力箱1臺:
1.1柜體采用封閉式,外殼用冷軋鋼板變制而成(厚度:2mm);尺寸:長800mm×寬600mm×高1800mm(另可根據要求定制尺寸);
1.2額定工作電源(Ue):三相五線AC380V;
1.3額定絕緣電壓(Ui):690V;
1.4頻率:50Hz;
1.5主母線的額定電流(InA):630A-100A;
1.6主母線的額定短時耐受電流(Inw):15kA;
1.7外殼防護等級:IP44;
1.8安裝方式:戶內式、固定垂直安裝。
1.9產品具有國家產品認證試驗報告及中國質量認證中心認證證書。
2、三相多功能儀表3塊:可采集三相電流、電壓、有功功率、無功功率、有功功率電度量、無功功率電度量、頻率、功率因數、四象限電能量等,集成RS485接口,支持Modbus通訊協議,可以實現表計數據和PLC、人機界面的實時通訊采集。
3、三相電子式電能表1塊:可以采集有功電能量,準確度等級為0.5級,集成RS485接口,支持Modbus和DL/T645通訊協議。
4、交流接觸器8套:線圈驅動電壓AC220V,額定電壓25A,最大承載電流40A,配置3組主觸點和1組輔助觸點。
5、中間繼電器(含底座)15套:線圈驅動電壓DC24V,工作電流10A,配置2開2閉的觸點。
6、信號發生器2套:可輸出0-20mA電流1套,可輸出0-10V電壓一套。
7、信號指示燈18個:額定電壓AC/DC24V,黃色6個、綠色6個、紅色6個。
8、自復位按鈕9個:配置1開1閉觸點,黃色3個、綠色3個、紅色3個。
9、自鎖按鈕6個:配置1開1閉觸點,黃色2個、綠色2個、紅色2個。
10、鑰匙按鈕2個:配置1開1閉觸點,黑色2個。
11、急停按鈕1個:配置1開1閉觸點,紅色1個。
12、旋轉按鈕6個:自復位旋轉按鈕2個,二擋旋轉按鈕2個,三擋旋轉按鈕2個。
13、轉換開關3個:三擋轉換開關1個,四擋轉換開關1個;五擋轉換開關1個。
14、可編程邏輯控制器及組件:
14.1西門子S7-1200系列CPU模塊及組件1套
(1)西門子S7-1200系列1215C晶體管輸出CPU模塊1個:電源方式:DC/DC/DC,本體配置14路數字量2路模擬量輸入和10路數字量2路模擬量輸出,CPU本體集成2路100kHz高速脈沖輸出接口和6路100kHz高速計數器接口,工作存儲器100kB,裝載存儲器4MB,保持性存儲器10kB;
(2)西門子SM1234模擬量輸入/輸出模塊1個:西門子S7-1200系列擴展模塊,配置4路模擬量輸入和2路模擬量輸出;
(3)西門子PM1207電源模塊1個:與西門子S7-1200系列PLC配套設計使用,輸入電壓:AC100-240V,輸出電壓:DC24V/2.5A。
14.2西門子S7-200 SMART系列CPU模塊及組件1套
(1)西門子S7-200 SMART系列SR60繼電器輸出CPU模塊1個:電源方式:220VAC,本體配置36路輸入和24路輸出端口,具備擴展功能;
(2)西門子EM DR16數字量擴展模塊1個:西門子S7-200 SMART系列擴展模塊,配置8路24VDC數字量輸入和8路24VDC數字量輸出;
(3)西門子EM AM06模擬量擴展模塊1個:西門子S7-200 SMART系列擴展模塊,配置4路模擬量輸入和2路模擬量輸出;
(4)西門子PM207電源模塊1個:與西門子S7-200 SMART系列PLC配套設計使用,輸入電壓:AC100-240V,輸出電壓:DC24V/3A。
15、三相交流變頻器1臺:功率3kW,內置濾波器,操作簡單,調節平滑,防止電機啟動時瞬間電流過大。
16、三相交流異步電動機2臺:額定功率1.1kW,額定電壓三相AC380V,額定頻率50Hz,極數為4極。
17、觸摸屏1面:液晶屏幕10.1寸TFT,分辨率1024×600,四線制電阻屏,供電電源:DC24±20%V,集成2×RS485、1×RS232串行接口和1×10M/100M自適應網絡(luò )接口。
18、開關電源模塊1個:導軌式安裝,輸入電壓90-264VAC,輸入頻率47-63Hz,輸出電壓24V,額定電流20A,電壓精度±1.0%,具備過負載、過電壓、過溫度等保護功能。
19、交流電流互感器3個:實心,額定電壓0.66kV,額定頻率50Hz,電流變比10/5A。
20、交流電壓互感器3個:干式,額定電壓0.5kV,額定頻率50Hz,電流變比380/100V。
21、配套APP軟件1套:
(1)教師通過手機APP軟件可遠程隨時查看學生操作情況并且可進行監視;
(2)能過遠程手機APP實時查看智能電氣控制實訓柜中動態接線過程。
22、實訓桌椅1套:
(1)實訓桌1臺:尺寸長1000mm×寬600mm×高750mm,材質為碳鋼加厚板材,帶電腦主機柜;
(2)實訓椅2把:尺寸為長340mm×寬240mm×高440mm,材質為碳鋼加厚板材。
23、配套教學計算機1套:
配置i5 CPU,8G內存,1T硬盤;顯示器23.8英寸以及鍵盤、鼠標等。
24、其它附件:網孔板(帶支架)
