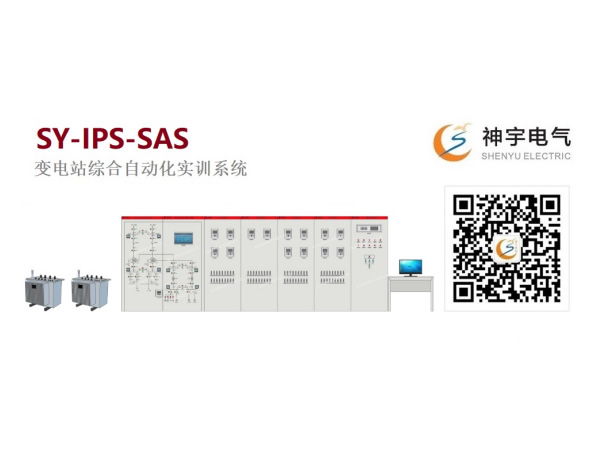

變電站綜合自動化實訓系統

1、整體概述：

本次實訓設備系統的一次系統模型以110kV變電站為原型設計，其中110kV側采用雙進線電源供電，110kV母線采用單母線分段設計，分別經過兩條110kV模擬輸電線路將電能送至2臺110kV主變壓器高壓側；110kV主變壓器選用50kVA三繞組油浸式三相有載調壓型變壓器，中壓測為模擬35kV側，兩條35kV母線為單母線分段帶旁路母線接線方式，主變壓器低壓側為模擬10kV側，兩條10kV母線為單母線分段接線方式，兩條10kV側經兩個負荷變壓器將電壓變?yōu)?.4kV，為低壓模擬負荷（容性負載、感性負載、阻性負載）供電，0.4kV母線采用單母線分段接線方式，構成一個涵蓋110kV、35kV、10kV、0.4kV多個電壓等級的電力系統網絡(luò )，完整的展示電力系統輸電、變電、配電、用電的系統結構，可以幫助員工直觀認知電力系統構成，通過倒閘操作培訓提升員工作業技能水平，基于故障模擬讓員工深刻理解電力系統穩態和暫態過程，掌握電力系統繼電保護理論和微機保護裝置的實際應用等。

2、具備的實訓項目

2.1線路保護類

2.2線路設計性實訓（自行設計、接線、動作試驗）

2.3線路綜合保護

2.4變壓器保護

2.5變壓器設計性實訓（自行設計、接線、動作試驗）

2.6 10kV電容器組保護

2.7自動裝置

2.8一次系統倒閘操作

2.9變電站綜合自動化系統

2.10 ……
