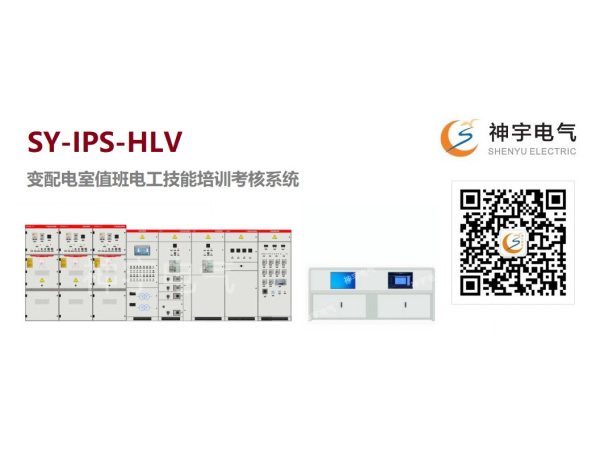

變配電室值班電工技能培訓考核系統

1、系統概述：

1.1變配電室值班電工技能培訓考核系統以本系統以 35kV/10kV變電站為 一次系統模型，采用部分典型、 常用一次真實元件與系統模擬 控制屏相結合的形式，實訓項 目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容， 可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。

1.2變配電室值班電工技能培訓考核系統建設依據“老師授課-學員自學-實物操作及考核”的培養思路。通過實用化操作，全力打造“運維管控、技術應用、技能實訓、理論培訓、比武競賽、協同辦公”六位一體全覆蓋的人才培育中心，在真實培訓設備或系統終端上模擬各類隱患、事件和故障，進一步增強學員分析問題、解決問題的能力，提高培訓學員實際作業技能水平。

1.3該實訓平臺能夠承擔《供配電技術》、《高低壓電器》、《變配電所運行與維護》、《電力系統繼電保護》、《電氣設備安裝與檢修》、《電氣技術》等相關課程學生中的實訓和實習的教學任務，可以作為高職供配電專業及相關變配電室值班電工培訓考核鑒定平臺，以較真實的工作現場環境，學生不僅可以真實認知電氣元器件，也能在此系統上可以靈活設計各種故障，學生可以動手完成跟實際現場原型一致的正常及故障時的實訓操作；

2、本考核實訓平臺具有以下特點：

真實：完全采用真實的一二次設備，其高低壓設備的操作、各指示燈狀態、儀表顯示值、保護設備的參數設置和動作，與真實的設備一致。

安全：采用功率元件模擬高壓電源和多種保護措施相結合的安全設計方案，使本系統具有較高的安全性能，防止學員誤觸電而造成人身傷害。

高效：因為學員在真實的運行系統中很難經常碰到故障的發生，因此學員的應急處理能力也只有在工作多年以后才會(huì )逐步提高。經過多年對實際現場的故障產生原因的收集，本系統能模擬大部分電氣故障的發生及現象，提高學員實際操作技能培訓的效率，提高學員在各種故障狀態下的應急處理能力。

智能：采用計算機監控系統，通過計算機操作自動實現各種故障現象的模擬仿真，考試功能具有自動判別學生的得分并統計得分情況，所有學生信息可以存儲。

3、具備的實訓項目

3.1 高壓開關柜的認知與操作

3.2.低壓開關柜的認知與操作

3.3 繼電器的特性實訓

3.4 供電線路帶時限過電流保護電路的接線與調試

3.5供電線路低電壓?jiǎn)?dòng)過電流保護電路的接線與調試

3.6供電線路電流速斷保護電路的接線與調試

3.7供電線路電流反時限過電流保護電路的接線與調試

3.8系統運行狀態監視

3.9 35kV雙路進線電量監測

3.10 35kV變電站主變電量監測

3.11系統運行方式切換倒閘操作

3.12線路停電倒閘操作

3.13線路送電倒閘操作

3.14兩路進線供電轉一路供電倒閘操作

3.15一路進線供電轉兩路供電倒閘操作

3.16 變壓器從運行狀態轉檢修倒閘操作

3.17變壓器從檢修狀轉運行倒閘操作

3.18變壓器從運行狀態轉冷備用倒閘操作

3.19 ……
