高低壓供配電智能后臺監控系統

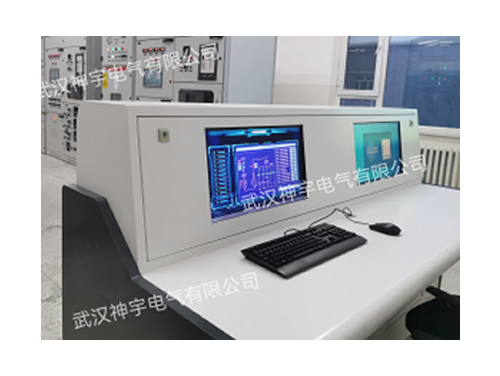

1.1教師機操作臺一套：尺寸2000mm*900mm*1280mm（采用全鋼質材質，鋼板厚度1.5mm，底部帶有萬向輪及固定裝置），UPS一臺（500W）、交換機一臺、操作臺1桌2椅等

1.2硬件配套一套：采用不小于i5 CPU,8G內存，1T硬盤；顯示器21英寸 鍵盤 鼠標等配件。

1.3教師機仿真考核軟件：

（1）教師機仿真考核軟件部署在教師機操作平臺上，與學員通過網絡(luò )連接，具有實時性、穩定性、可擴展性等特點，通過嚴格的數學模型運算對真實設備進行狀態仿真模擬。軟件系統基于C#開發教師機上位機界面，采用S7.Net技術的網絡(luò )通訊模式與下位機實時通訊，采用ADO技術進行對數據庫的連接。利用先進的計算機技術、模型技術、網絡(luò )通訊技術、多媒體技術等技術手段構成的一種高效的、實用的后臺監測系統。主要功能有：

①具有一次系統實時工況遠程監控功能：教師機通過仿真考核軟件系統可以實時監測并控制每一個學員機的運行狀態，包括實時數據采集、實時位置狀態、遠程控制分合等等；

②具有學員機設備運行仿真功能：教師機仿真考核軟件系統搭建與學員機教學設備完全一直的設備仿真界面，教師機遠程可以觀察每一個學員機的操作過程；

③具有遠程故障設置和故障復位功能：教師機通過仿真考核軟件系統可以對每一個學員機，分別遠程下發故障，讓學員排查故障，教師機也可以進行遠程故障復位；

④具有對學員的操作情況進行遠程監控功能：在教師機向學員機遠程下發故障后，學員在排除故障的操作過程中，對學員的操作過程是否正確進行監控和判斷；

⑤可以對學員信息進行增加、刪除等管理功能等，設置登錄人員的權限。

（2）為了便于教師教學，在教師機仿真考核軟件界面上，提供完全按智能高低壓供配電技術實訓系統物理模型完全一致（虛擬仿真軟件采用物理模型等比例仿真定制）；實訓系統所有運行數據及狀態與虛擬仿真軟件中所運行的數據及狀態保持實時同步。
